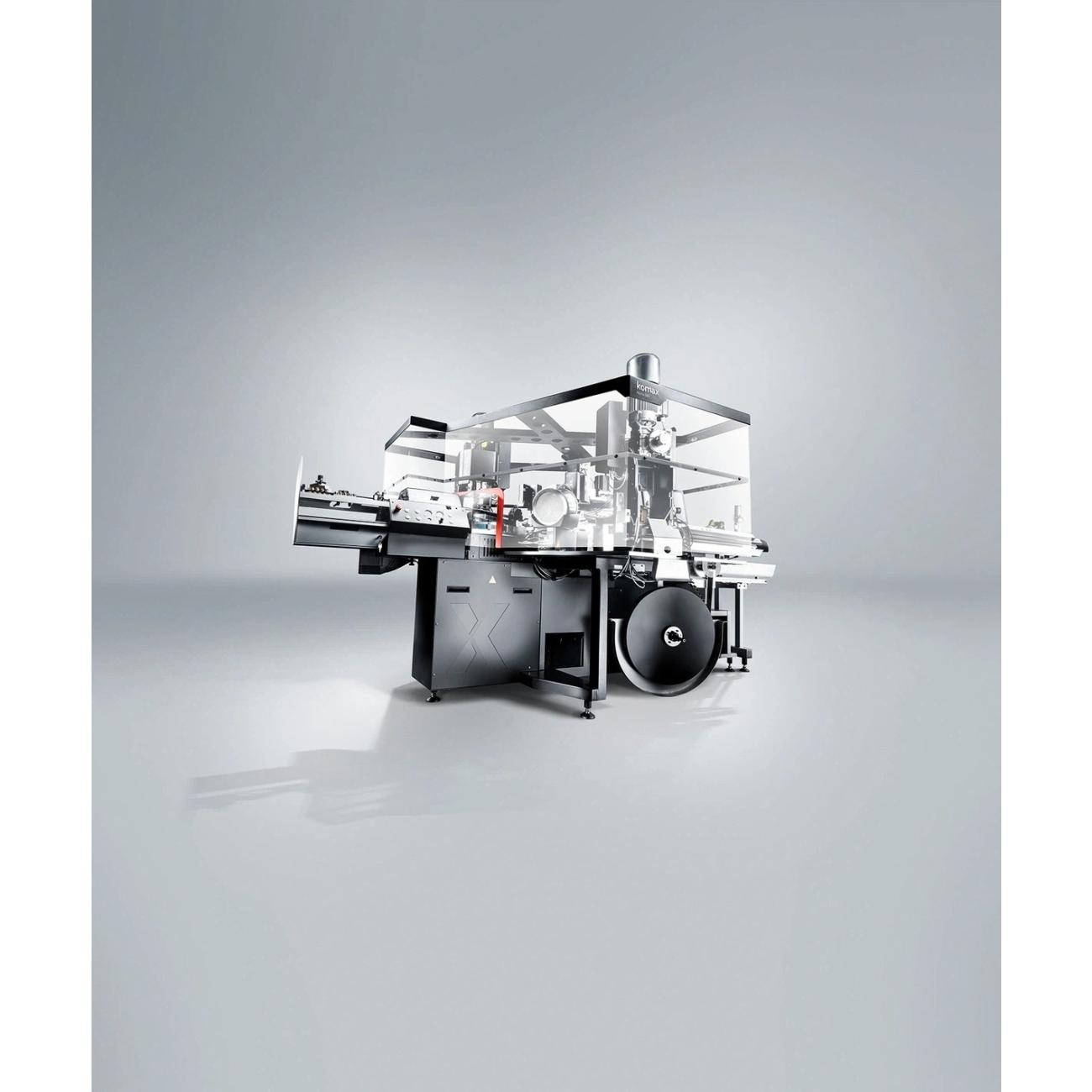

Komax - Fully Automatic Wire Processing Machine Alpha 550
KMX-0333000
Alpha 550 : Machine Automatique de Traitement des Câbles
Komax - Fully Automatic Wire Processing Machine Alpha 550
KMX-0333000
Alpha 550 : Machine Automatique de Traitement des Câbles
Contactez-nous
Besoin d'un devis, d'une installation ou d'une formation ?
Call +32 (0)14 42 44 01 or contactez nous
Nick Janssen
Product specialist
Description
La machine automatique de traitement des câbles Alpha 550 garantit des performances élevées par unité pour des sections de câbles de 0,13 à 6 mm² et offre la meilleure qualité en matière de sertissage et de scellement des deux côtés. Le traitement de sections de câbles plus grandes est possible sur demande. Komax propose des tests de faisabilité pour pré-tester les câbles, en particulier pour les câbles très durs ou rigides qui peuvent ne pas être traités, bien qu’ils soient conformes aux spécifications.
Caractéristiques principales :
- Haute productivité et flexibilité : L’Alpha 550 offre une productivité constante et une flexibilité maximale dans le traitement des câbles, essentielles pour l’assemblage moderne de câbles.
- Précision maximale : La surveillance de précision ACD et la surveillance optique de qualité Q1250 assurent une précision maximale et des résultats CpK exceptionnels.
- Système robuste : Des moteurs puissants assurent un système robuste avec une grande précision de répétabilité dans le positionnement du bras pivotant.
- Interface séquentielle : L’interface utilisateur est claire, contrôlée par séquence et programmable individuellement, offrant une expérience facile à utiliser.
- Traitement rapide et temps de changement courts : L’Alpha 550 offre une alimentation rapide des câbles, des distances courtes entre les stations, ainsi que des réglages et des changements rapides, ce qui accélère la production.
- Fonctionnement ergonomique : La machine offre un fonctionnement économe en temps et ergonomique, ce qui accélère davantage les processus.
- Option d’efficacité : La possibilité de charger rapidement les câbles augmente l’efficacité de la machine.
- Tubes de guidage uniformes : La machine offre des tubes de guidage uniformes, même pour les câbles les plus fins, contribuant à la fiabilité et à la précision des opérations.
Specifications
| Wire cross sections | 0.13 – 6 mm² (AWG 26 – 10)*. Up to 10 mm² (AWG 8) on request as application |
| Wire draw-in speed max. | 12 m/s |
| Outside diameter of conductor | max. 5.1 mm |
| Length range | 60 – 65.000 mm (Repeat accuracy ± (0.2 % + 1 mm)) / optional 30 – 60 mm |
| Full strippin | g 0.1 – 29.5 mm / optional up to 18 mm |
| Half stripping | max. 35.5 mm |
| Crimp force | max. 22 kN |
| Process modules side 1/ 2 | 2 / 2 |
| Noise level | < 80 dB (without crimp tool) |
| Electrical connection | 3 × 208 – 480 V / 50 – 60 Hz / 5.6 kVA |
| Compressed air connection | 5 – 8 bar |
| Air consumption Crimp / Crimp | < 7 m³/h |
| Air consumption Crimp-Seal / Crimp-Seal | < 11 m³/h |
| Weight (incl. 2 crimp modules) | 1.300 kg |
Downloads
La machine automatique de traitement des câbles Alpha 550 garantit des performances élevées par unité pour des sections de câbles de 0,13 à 6 mm² et offre la meilleure qualité en matière de sertissage et de scellement des deux côtés. Le traitement de sections de câbles plus grandes est possible sur demande. Komax propose des tests de faisabilité pour pré-tester les câbles, en particulier pour les câbles très durs ou rigides qui peuvent ne pas être traités, bien qu’ils soient conformes aux spécifications.
Caractéristiques principales :
- Haute productivité et flexibilité : L’Alpha 550 offre une productivité constante et une flexibilité maximale dans le traitement des câbles, essentielles pour l’assemblage moderne de câbles.
- Précision maximale : La surveillance de précision ACD et la surveillance optique de qualité Q1250 assurent une précision maximale et des résultats CpK exceptionnels.
- Système robuste : Des moteurs puissants assurent un système robuste avec une grande précision de répétabilité dans le positionnement du bras pivotant.
- Interface séquentielle : L’interface utilisateur est claire, contrôlée par séquence et programmable individuellement, offrant une expérience facile à utiliser.
- Traitement rapide et temps de changement courts : L’Alpha 550 offre une alimentation rapide des câbles, des distances courtes entre les stations, ainsi que des réglages et des changements rapides, ce qui accélère la production.
- Fonctionnement ergonomique : La machine offre un fonctionnement économe en temps et ergonomique, ce qui accélère davantage les processus.
- Option d’efficacité : La possibilité de charger rapidement les câbles augmente l’efficacité de la machine.
- Tubes de guidage uniformes : La machine offre des tubes de guidage uniformes, même pour les câbles les plus fins, contribuant à la fiabilité et à la précision des opérations.
| Type | Crimp To Crimp |
|---|---|
| Max cross section (mm²) | 10 |
