Wat is een adereindhuls?
Een adereindhuls is een dunwandig koperen kokertje dat je over het gestripte uiteinde van een soepele draad schuift en vastkrimpt. De losse koperdraadjes worden zo een stevig geheel dat je in een keer in de klem steekt. Zonder huls waaieren die draadjes uit: een deel van het koper mist het contact, de verbinding warmt op en vroeg of laat valt er iets uit. Precies het soort storing waar een technieker uren naar zoekt.
Je leest ook weleens aderhulzen of eindaderhulzen: dat is hetzelfde product. Geïsoleerde hulzen hebben een gekleurde kunststof kraag. Die kraag geleidt de draad in de huls en vertelt je in een oogopslag welke maat je vasthoudt.
Welke maat en kleur heb je nodig?
De regel is simpel: de doorsnede van de huls is gelijk aan die van de draad. Staat er 1,5 mm² op de kabel, dan pak je een huls van 1,5 mm². De kraagkleur volgt de kleurcode DIN 46228-4:
Fijne draad, 0,14 tot 4 mm²
| Doorsnede |
Kleur kraag |
| 0,14 mm² |
Grijs |
| 0,25 mm² |
Geel of lichtblauw |
| 0,34 mm² |
Turkoois |
| 0,5 mm² |
Wit |
| 0,75 mm² |
Grijs |
| 1 mm² |
Rood |
| 1,5 mm² |
Zwart |
| 2,5 mm² |
Blauw |
| 4 mm² |
Grijs |
Zware draad, 6 tot 120 mm²
| Doorsnede |
Kleur kraag |
| 6 mm² |
Geel |
| 10 mm² |
Rood |
| 16 mm² |
Blauw |
| 25 mm² |
Geel |
| 35 mm² |
Rood |
| 50 mm² |
Blauw |
| 70 mm² |
Geel |
| 95 mm² |
Rood |
| 120 mm² |
Blauw |
Vanaf 6 mm² begint de kleurenreeks opnieuw: geel is zowel 6 als 25 als 70 mm². Kijk bij de zware maten dus ook naar de opdruk op de kraag, niet alleen naar de kleur.
Daarnaast kies je een hulslengte van 5 tot 32 mm. Vuistregel: hoe dikker de draad en hoe dieper de klem, hoe langer de huls. Voor gewone rijgklemmen tot 2,5 mm² is 8 mm de meest gekozen lengte.
Geïsoleerd, ongeïsoleerd of twin

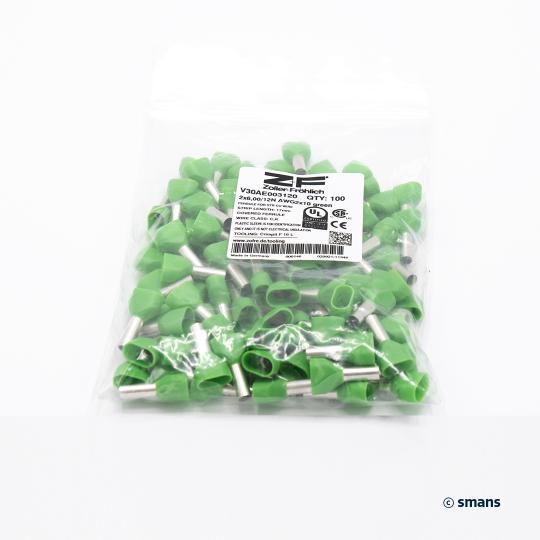

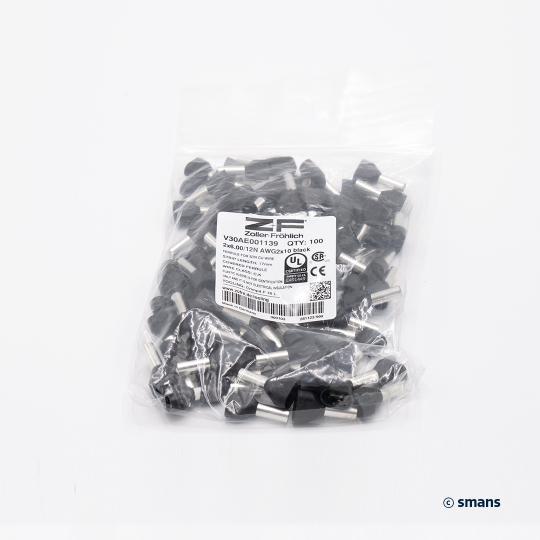

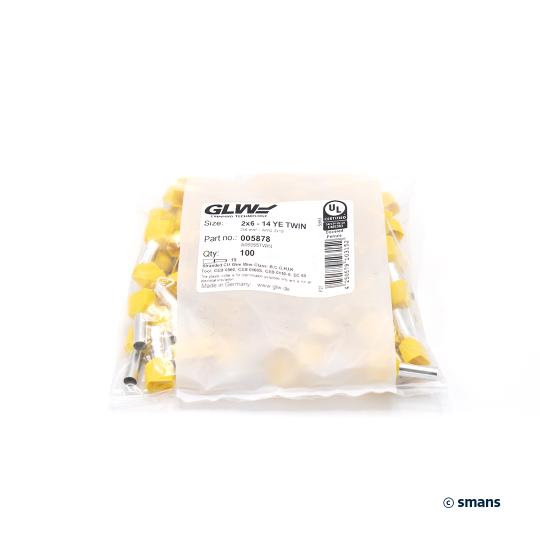

Geïsoleerd is de standaard in paneelbouw: de kraag maakt het insteken sneller en de kleur voorkomt maatfouten. Ongeïsoleerd kies je waar weinig plaats is of bij hoge temperaturen. Met een twin-huls sluit je twee draden in een klem aan, handig om voeding door te lussen.
Krimpen doe je beter niet draad per draad
Een krimptang lijkt de goedkoopste oplossing, tot je begint te tellen. Wie elke draad met de hand meet, stript, van een huls voorziet en krimpt, haalt hooguit een twintigtal afgewerkte draden per uur. En elke krimp is net iets anders, afhankelijk van wie er die dag aan de werkbank staat.
Daarom kiezen onze klanten voor halfautomatisch krimpen. Een draadkrimpmachine stript en krimpt in een beweging, met een constante krimphoogte die je kan meten en documenteren. Reken op vijftig tot honderdtwintig draden per uur, elke dag dezelfde kwaliteit. Wij helpen je de machine kiezen die bij jouw volumes past.
Grote volumes? Bekijk ultrasoon verdichten
Verwerk je elke week duizenden draden, dan kan je de huls zelfs helemaal overslaan. Bij ultrasoon verdichten worden de koperdraadjes met hoogfrequente trillingen koud tegen elkaar verdicht tot een massief uiteinde. Geen huls, geen warmte, en nul hulzen op je stuklijst. De techniek bestaat als los tafeltoestel of geïntegreerd in een volautomatische lijn.
Twijfel je wat voor jouw productie het slimst is, hulzen krimpen of ultrasoon verdichten? Onze specialisten rekenen het met je uit. Verbruik je elk jaar grote aantallen hulzen, spreek dan een jaarafname af: wij leggen voorraad voor je opzij zodat je productie nooit stilvalt.
Adereindhulzen kopen bij Smans
Meer dan 300 referenties uit voorraad, van 0,14 tot 120 mm². Filter hierboven op merk, doorsnede, lengte en kleur, of vraag ons wat je nodig hebt. Wij leveren al meer dan vijftig jaar aan paneelbouwers en kabelverwerkers in België en Nederland. Contacteer ons voor volumeprijzen of een jaarafname.
