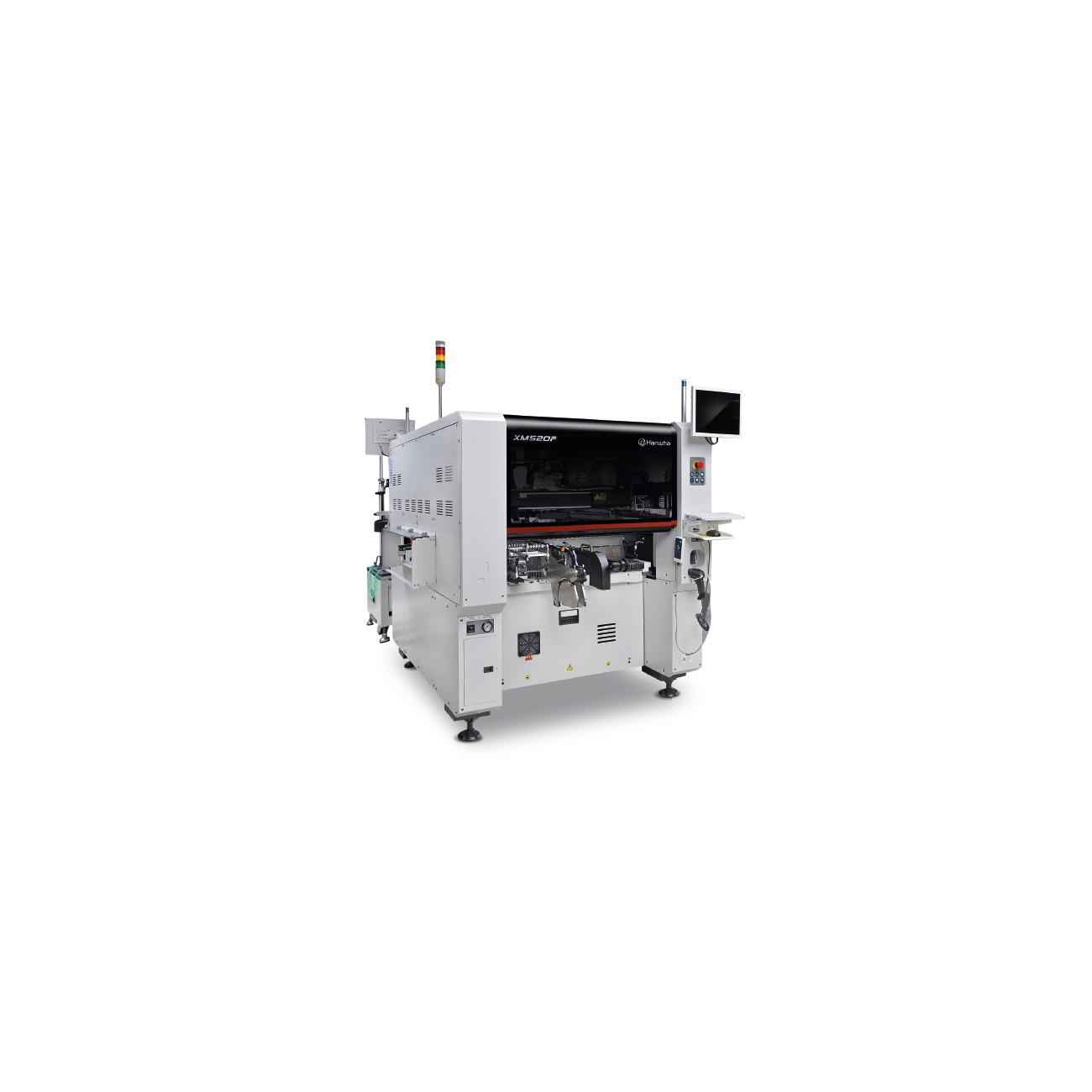

Hanwha - Automatic Pick & Place Printer XM520F
SAM-XM520F
Multi-functionele pick & place machine met krachtregeling, bond dispensing en ondersteuning voor grote of onregelmatige componenten
Hanwha - Automatic Pick & Place Printer XM520F
SAM-XM520F
Multi-functionele pick & place machine met krachtregeling, bond dispensing en ondersteuning voor grote of onregelmatige componenten
Neem contact met ons op
Offerte, installatie of training nodig?
Call +32 (0)14 42 44 01 or neem contact met ons op
Nick Janssen
Product specialist
Beschrijving
De Hanwha XM520F is een veelzijdige en krachtige pick & place-oplossing, ontwikkeld voor moderne SMT-productieomgevingen waar snelheid, precisie en flexibiliteit essentieel zijn.
Het systeem beschikt over een breed werkplatform, een multi-head configuratie en een geavanceerd toevoersysteem waarmee zowel standaard SMD’s als grote, zware of afwijkend gevormde componenten verwerkt kunnen worden.
Met automatische kalibratie behoudt de XM520F zijn plaatsingsnauwkeurigheid gedurende de volledige productiecyclus. Dankzij de gebruiksvriendelijke interface en de “drag & drop”-componentregistratie is het instellen en wijzigen van producties eenvoudig en efficiënt.
De machine is bovendien uitgerust met een dispenser- en vacuümnozzle voor bond dispensing en speciale toepassingen, wat de XM520F tot een uiterst flexibele oplossing maakt voor uiteenlopende productiebehoeften.
De XM520F combineert hoge snelheid, nauwkeurige plaatsing en eenvoudig onderhoud met een kosteneffectieve werking — de ideale keuze voor bedrijven die streven naar optimale productiviteit en kwaliteit binnen hun SMT-proces.
Specifications
| Component Range Size (mm) | 0603 ~ L150 x 75 |
| Compressed air consumption | 100 Nl/min |
| Dimensions (L × D × H) | 1650 × 1870 × 2084 mm |
| Feeder capacity | 120 positions |
| PCB dimensions | Up to 615 × 490 mm (option up to 900 × 490 mm, 2-step transport) |
| Placement Speed | 15000 CPH / head |
| Power | 3.7 kVA (RMS) / 5.5 kVA (max) |
Downloads
De Hanwha XM520F is een veelzijdige en krachtige pick & place-oplossing, ontwikkeld voor moderne SMT-productieomgevingen waar snelheid, precisie en flexibiliteit essentieel zijn.
Het systeem beschikt over een breed werkplatform, een multi-head configuratie en een geavanceerd toevoersysteem waarmee zowel standaard SMD’s als grote, zware of afwijkend gevormde componenten verwerkt kunnen worden.
Met automatische kalibratie behoudt de XM520F zijn plaatsingsnauwkeurigheid gedurende de volledige productiecyclus. Dankzij de gebruiksvriendelijke interface en de “drag & drop”-componentregistratie is het instellen en wijzigen van producties eenvoudig en efficiënt.
De machine is bovendien uitgerust met een dispenser- en vacuümnozzle voor bond dispensing en speciale toepassingen, wat de XM520F tot een uiterst flexibele oplossing maakt voor uiteenlopende productiebehoeften.
De XM520F combineert hoge snelheid, nauwkeurige plaatsing en eenvoudig onderhoud met een kosteneffectieve werking — de ideale keuze voor bedrijven die streven naar optimale productiviteit en kwaliteit binnen hun SMT-proces.
| Type | Odd Form |
|---|
