Giebler - Mixing and dispensing system LIN-DOS SW
GIE-A931A1
De LIN-DOS SW is een lineaire drieassige unit voor het automatisch gieten van rails, vooral LED-lichtstrips, in combinatie met de meng- en doseerapparaten 2-K-DOS T of 2-K-MiniDOS.
Giebler - Mixing and dispensing system LIN-DOS SW
GIE-A931A1
De LIN-DOS SW is een lineaire drieassige unit voor het automatisch gieten van rails, vooral LED-lichtstrips, in combinatie met de meng- en doseerapparaten 2-K-DOS T of 2-K-MiniDOS.
Neem contact met ons op
Offerte, installatie of training nodig?
Bel +32 (0)14 42 44 01 of neem contact met ons op
Nick Janssen
Product specialist
Beschrijving

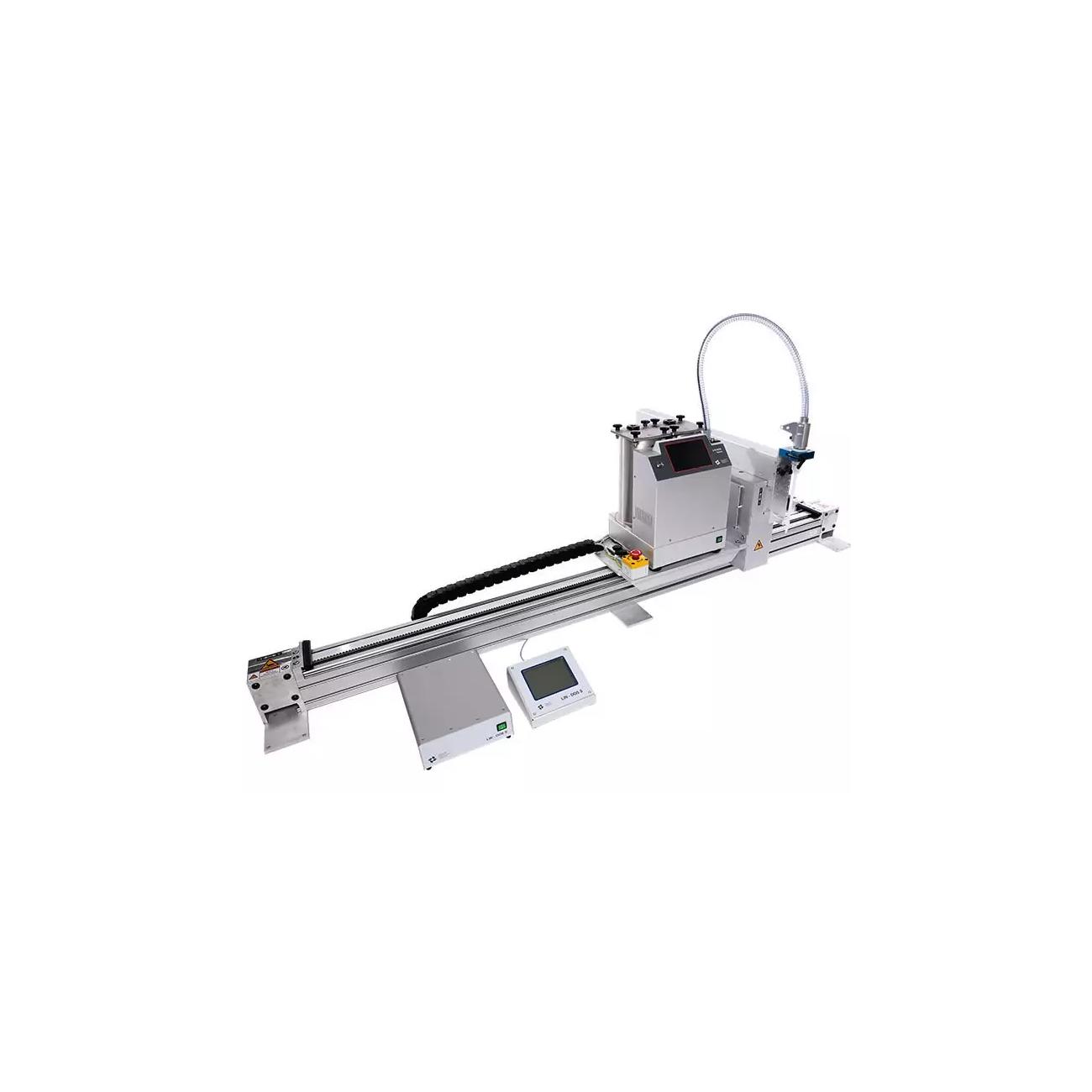

De LIN-DOS SW is een lineaire drieassige unit voor het automatisch gieten van rails, vooral LED-lichtstrips, in combinatie met de meng- en doseerapparaten 2-K-DOS T of 2-K-MiniDOS. Het apparaat bestaat uit een rail, de X-as, waarop een slede beweegt die de meng- en doseersystemen draagt, die direct langs de te gieten lichtstroken worden bewogen om te doseren. Een aan de slede bevestigde arm die kan worden bewogen in de lengte, Y-as en hoogte, Z-as, draagt de doseerkop van de doseerapparaten. Dit betekent dat meerdere aangrenzende LED-rails automatisch kunnen worden gegoten. De snelheid van de wagen, de rij- en doseerafstanden of -punten worden geprogrammeerd en bediend met een menugestuurd aanraakscherm. De dosering wordt geregeld door de LIN-DOS SW. De snelheid van de trolley en de doseersnelheid kunnen nauwkeurig op elkaar worden afgestemd. Optioneel kan de LIN-DOS SW worden uitgerust met een dubbele trolley voor 2 doseersystemen. Samen met de 4-K adapter kunnen tot 3 verschillende mengsels worden gedoseerd, bijvoorbeeld mengsels met verschillende verstrooiings- of troebelingsvullers voor LED strips.
Specifications
| Max. dosing section | X: 6 m (more on request) - Y: 30, 50 cm - Z: 110 mm (more on request) |
| Length | Dosing distance X + 60 cm |
| Broad | Dosing distance Y + 60 cm |
| Height | 50 cm |
| Transport speed | 1.0 - 100 mm/sec |
| Weight | depending on length, at 6m 100 kg |
| Mains voltage | 94 - 264 V, 50-60 Hz |
| Power consumption | 150 VA |
| Positioning error | +/- 0.3 mm |
| Repeat accuracy | +/- 0.1 mm |
De LIN-DOS SW is een lineaire drieassige unit voor het automatisch gieten van rails, vooral LED-lichtstrips, in combinatie met de meng- en doseerapparaten 2-K-DOS T of 2-K-MiniDOS. Het apparaat bestaat uit een rail, de X-as, waarop een slede beweegt die de meng- en doseersystemen draagt, die direct langs de te gieten lichtstroken worden bewogen om te doseren. Een aan de slede bevestigde arm die kan worden bewogen in de lengte, Y-as en hoogte, Z-as, draagt de doseerkop van de doseerapparaten. Dit betekent dat meerdere aangrenzende LED-rails automatisch kunnen worden gegoten. De snelheid van de wagen, de rij- en doseerafstanden of -punten worden geprogrammeerd en bediend met een menugestuurd aanraakscherm. De dosering wordt geregeld door de LIN-DOS SW. De snelheid van de trolley en de doseersnelheid kunnen nauwkeurig op elkaar worden afgestemd. Optioneel kan de LIN-DOS SW worden uitgerust met een dubbele trolley voor 2 doseersystemen. Samen met de 4-K adapter kunnen tot 3 verschillende mengsels worden gedoseerd, bijvoorbeeld mengsels met verschillende verstrooiings- of troebelingsvullers voor LED strips.
