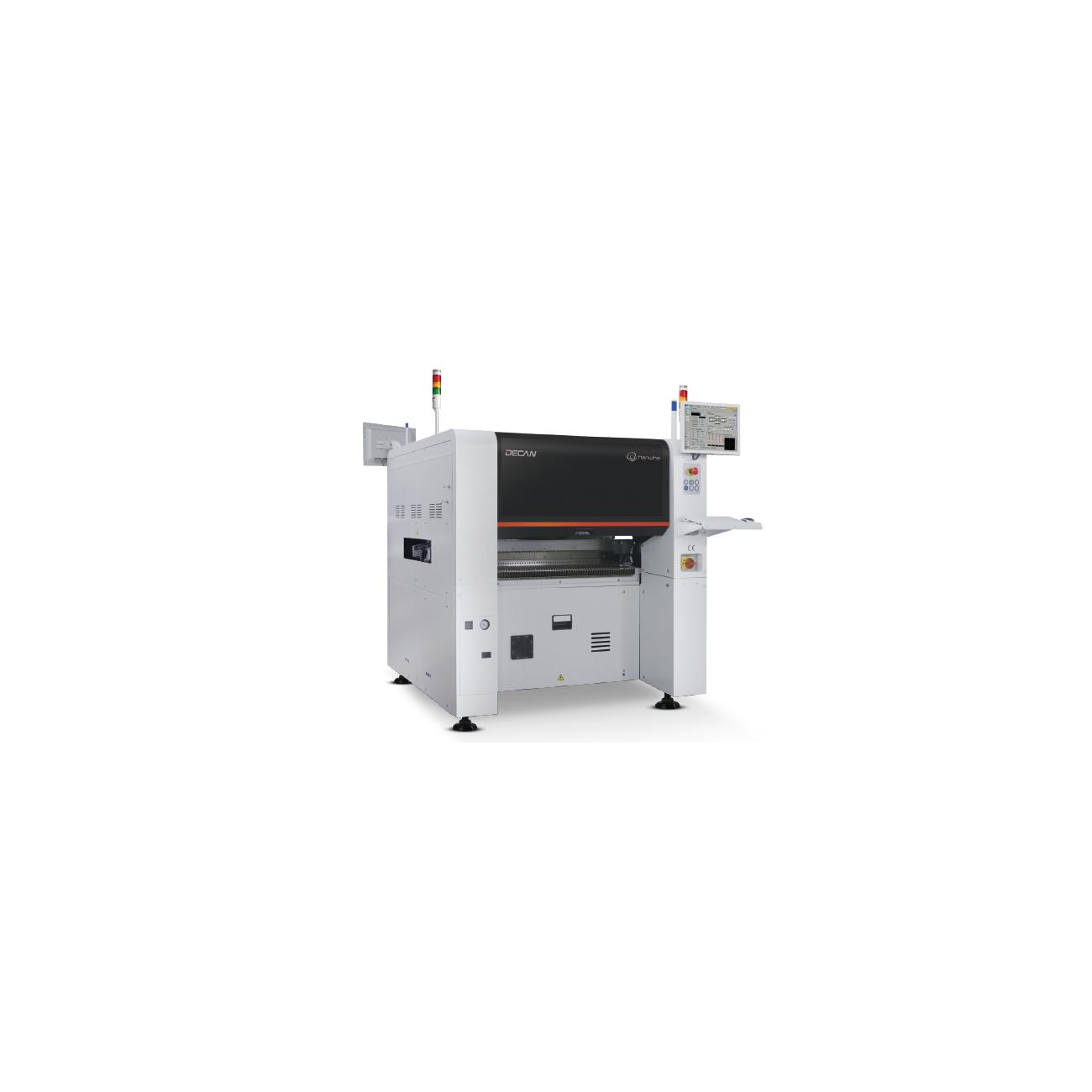

Hanwha - Multi-Purpose Chip Mounter Decan L1
SAM-DECANL1
Geavanceerde Pick & Place-machine ideaal voor flexibele SMT-productieomgevingen
Hanwha - Multi-Purpose Chip Mounter Decan L1
SAM-DECANL1
Geavanceerde Pick & Place-machine ideaal voor flexibele SMT-productieomgevingen
Neem contact met ons op
Offerte, installatie of training nodig?
Bel +32 (0)14 42 44 01 of neem contact met ons op
Nick Janssen
Product specialist
Beschrijving
De Hanwha DECAN L1 vertegenwoordigt de nieuwste generatie SMT pick & place-machines van Hanwha.
Deze machine combineert hoge plaatsingssnelheid met uitzonderlijke nauwkeurigheid en een compact, modulair ontwerp dat eenvoudig integreert in elke productielijn.
De DECAN L1 ondersteunt een breed scala aan componenten – van microchips tot grotere SMD’s – en biedt functies als automatische kalibratie, real-time productiedata, traceerbaarheid en snelle productwissels. De robuuste constructie en gebruiksvriendelijke interface zorgen voor stabiele prestaties, weinig onderhoud en een hoge uptime.
De DECAN L1 is de ideale oplossing voor fabrikanten die kwaliteit, snelheid en flexibiliteit willen combineren binnen hun SMT-assemblageproces.
Specifications
| Alignment Type | Flying + Stage Vision |
| Component range | 01005 to 55 × 55 mm, height up to 25 mm |
| Conveyor Type | 3 Stage (Single) |
| CPH | 30.000 |
| Feeder configuration | up to 120 feeders (8 mm), compatible with tape and stick feeder |
| Feeder Type | Pneumatic + Electric |
| Gantry Type | Single (6 Spindles) |
| PCB dimensions | 50 × 40 mm to 510 × 510 mm |
| PCB Size (Optional) | up to max. 1500 x 510 mm |
| Placement accuracy | ± 40 µm (Cpk ≥ 1.0) |
| Placement Speed | up to 25,000 components per hour (under optimal conditions) |
Downloads
De Hanwha DECAN L1 vertegenwoordigt de nieuwste generatie SMT pick & place-machines van Hanwha.
Deze machine combineert hoge plaatsingssnelheid met uitzonderlijke nauwkeurigheid en een compact, modulair ontwerp dat eenvoudig integreert in elke productielijn.
De DECAN L1 ondersteunt een breed scala aan componenten – van microchips tot grotere SMD’s – en biedt functies als automatische kalibratie, real-time productiedata, traceerbaarheid en snelle productwissels. De robuuste constructie en gebruiksvriendelijke interface zorgen voor stabiele prestaties, weinig onderhoud en een hoge uptime.
De DECAN L1 is de ideale oplossing voor fabrikanten die kwaliteit, snelheid en flexibiliteit willen combineren binnen hun SMT-assemblageproces.
| Alignment Type | Flying + Stage Vision |
| Component range | 01005 to 55 × 55 mm, height up to 25 mm |
| Conveyor Type | 3 Stage (Single) |
| CPH | 30.000 |
| Feeder configuration | up to 120 feeders (8 mm), compatible with tape and stick feeder |
| Feeder Type | Pneumatic + Electric |
| Gantry Type | Single (6 Spindles) |
| PCB dimensions | 50 × 40 mm to 510 × 510 mm |
| PCB Size (Optional) | up to max. 1500 x 510 mm |
| Placement accuracy | ± 40 µm (Cpk ≥ 1.0) |
| Placement Speed | up to 25,000 components per hour (under optimal conditions) |
