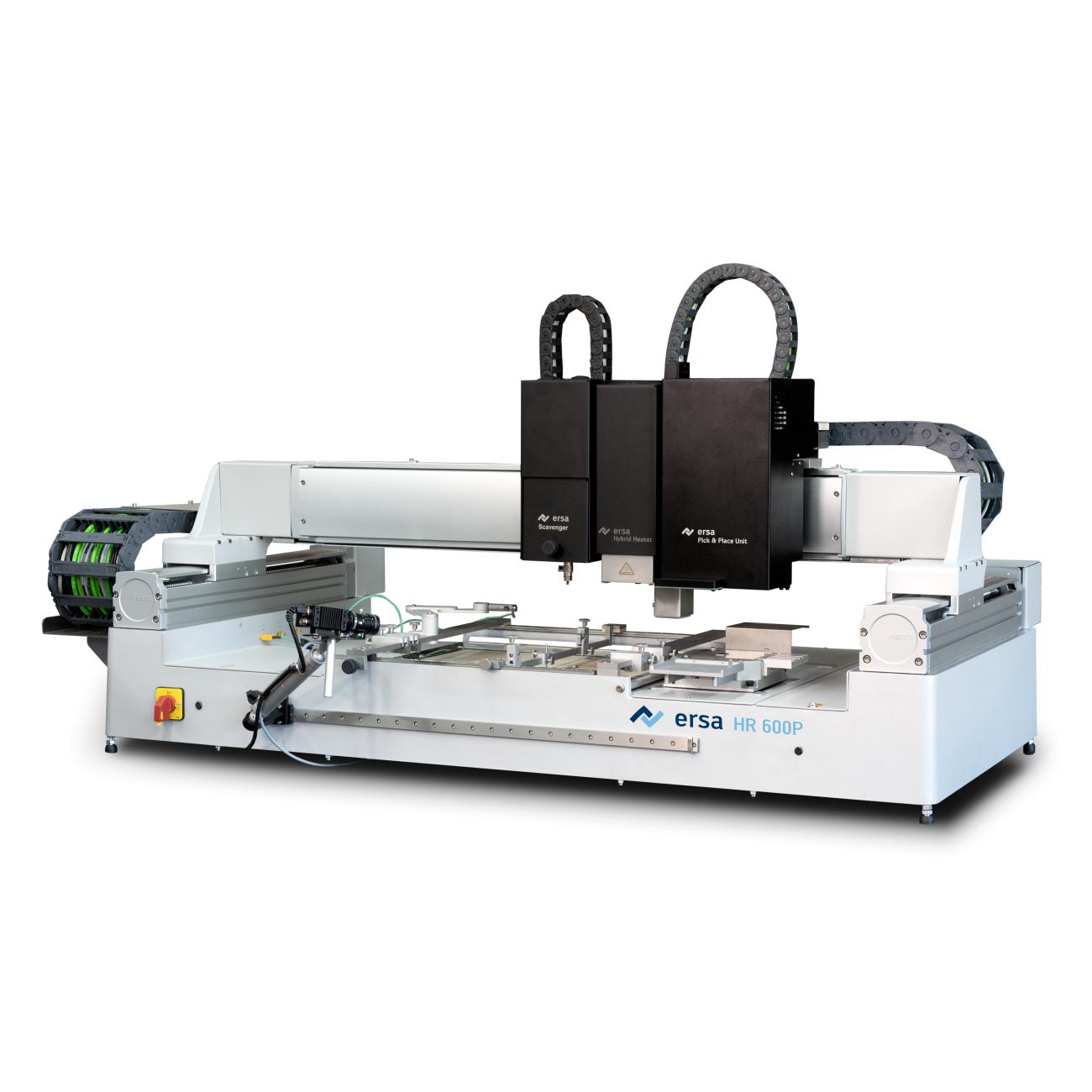

Ersa - Rework System HR 600P
ERS-0HR600P
Geautomatiseerde precisie bij rework voor de beste resultaten
Ersa - Rework System HR 600P
ERS-0HR600P
Geautomatiseerde precisie bij rework voor de beste resultaten
Vragen?
Neem contact op met Alex.
Offerte, installatie of training nodig?
Call +32 (0)14 42 44 01 or neem contact met ons op
Nick Janssen
Product specialist
Beschrijving
Met de HR 600P zet Ersa de volgende technologische stap in de professionalisering en automatisering van het repareren van elektronische assemblages. Het solide en uiterst nauwkeurige machineframe vormt de basis voor een precieze plaatsing van componenten en betrouwbaarheid.
Kenmerken HR 600P Ersa Rework
- Zeer nauwkeurig assysteem, camera’s met hoge resolutie
- Geautomatiseerde componentplaatsing en soldeer- en desoldeerprocessen
- Hybride verwarmingskop met twee verwarmingszones
- Procesbewaking met reflow-procescamera

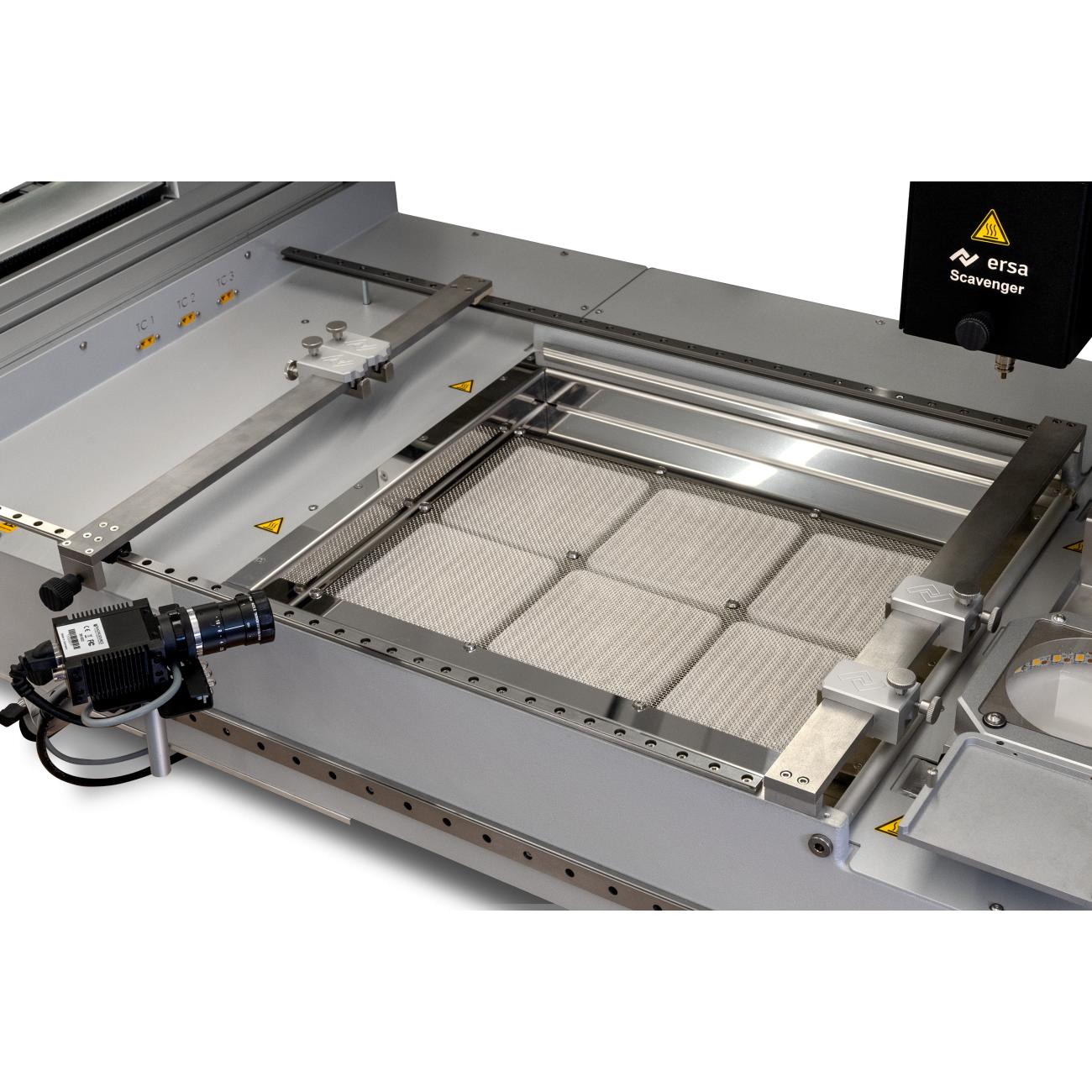

- Grote, krachtige IR-onderverwarming met drie zones
- Drie K-type thermokoppelingangen voor AccuTC-sensor
- Effectieve componentkoeling met perslucht
- Optionele verwijdering van soldeerresten met AUTO SCAVENGER (ook achteraf te monteren)
Automatische verwijdering van soldeerresten voor HR 600P
Voordat een nieuw onderdeel op een printplaat kan worden gesoldeerd, moet het soldeer dat na het desolderen op de printplaat is achtergebleven, worden verwijderd. In een geautomatiseerd proces verwijdert de Auto Scavenger SC 600 op milde wijze het resterende soldeer van de verbindingsoppervlakken op de printplaat. De module kan ook achteraf worden gemonteerd en is volledig geïntegreerd in de HRSoft 2-software.
Waarom kiezen voor de HR 600P?
- Volledige procescontrole met HRSoft 2 & reflow-camera
- Contactloos restsoldeer verwijderen (optie)
- Nauwkeurige componentplaatsing tot ±50 µm
- Traceerbaarheid van elk proces
- Herwerk in plaats van vervangen = duurzaam & efficiënt
Specifications
| Component size in mm: | 1 x 1 mm to 60 x 60 mm |
| Dimensions (LxWxH) in mm: | 1,450 x 800 x 600 |
| PCB size in mm: | up to 380 x 300 mm (+x) |
| Rated power in W: | 3,200 |
| Required pressure: | 6-10 bar |
| Weight in kg: | 110 kg (120 kg incl. SC 600) |
