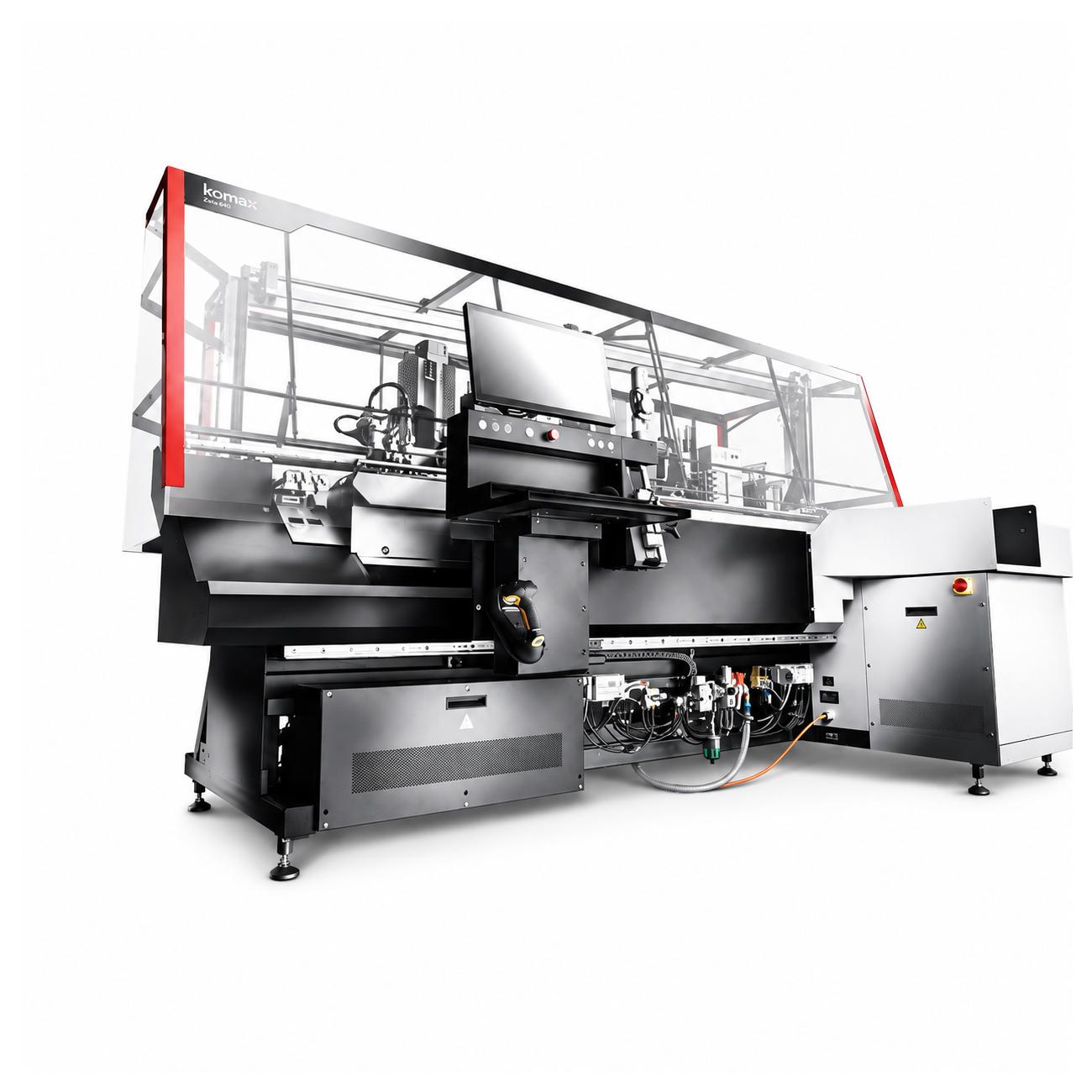

Komax - Wire Assembly Machine Zeta 650
KMX-0338000
Dankzij de acht procesmodules kan de Zeta 650 tot 36 kabels verwerken zonder omschakeling, vanaf batchgrootte 1 en just-in-time (*) (**).
Komax - Wire Assembly Machine Zeta 650
KMX-0338000
Dankzij de acht procesmodules kan de Zeta 650 tot 36 kabels verwerken zonder omschakeling, vanaf batchgrootte 1 en just-in-time (*) (**).
Neem contact met ons op
Hulp, installatie en/of training nodig?
Bel +32 (0)14 42 44 01 of neem contact met ons op
Nick Janssen
Product specialist
Beschrijving
Dankzij de acht procesmodules kan de Zeta 650 tot 36 kabels verwerken zonder omschakeling, vanaf batchgrootte 1 en just-in-time.
Bepaalde extreem harde, stijve draden kunnen mogelijk niet verwerkt worden, zelfs als ze binnen het aangegeven doorsnedebereik vallen. Bij twijfel maken we graag samples van je kabels.
De Zeta-machines assembleren de benodigde kabels volautomatisch op vijf (Zeta 640) of acht (Zeta 650) procesmodules van A tot Z. De kabelbundels zijn al opgebonden of in de juiste volgorde gesorteerd en klaar voor verdere verwerking. Dat vereenvoudigt en versnelt de installatie in de schakelkast en de logistiek aanzienlijk.
De gegevens voor de verwerkingsparameters kunnen eenvoudig worden geconverteerd met TopConvert via gegevensexport vanuit elk systeem en rechtstreeks naar de machine worden gestuurd via de Komax interface WPCS. Dit betekent dat het handmatig programmeren van artikelen op de machine niet langer nodig is voor alle geautomatiseerde taken die al zijn geaccepteerd. De toevoer en daaropvolgende verwerking zijn daarom foutloos en zeer efficiënt.
- Drie paar snijbladen met optionele incisiebewaking (ACD)
- Sorteren en binden van batches in één processtap

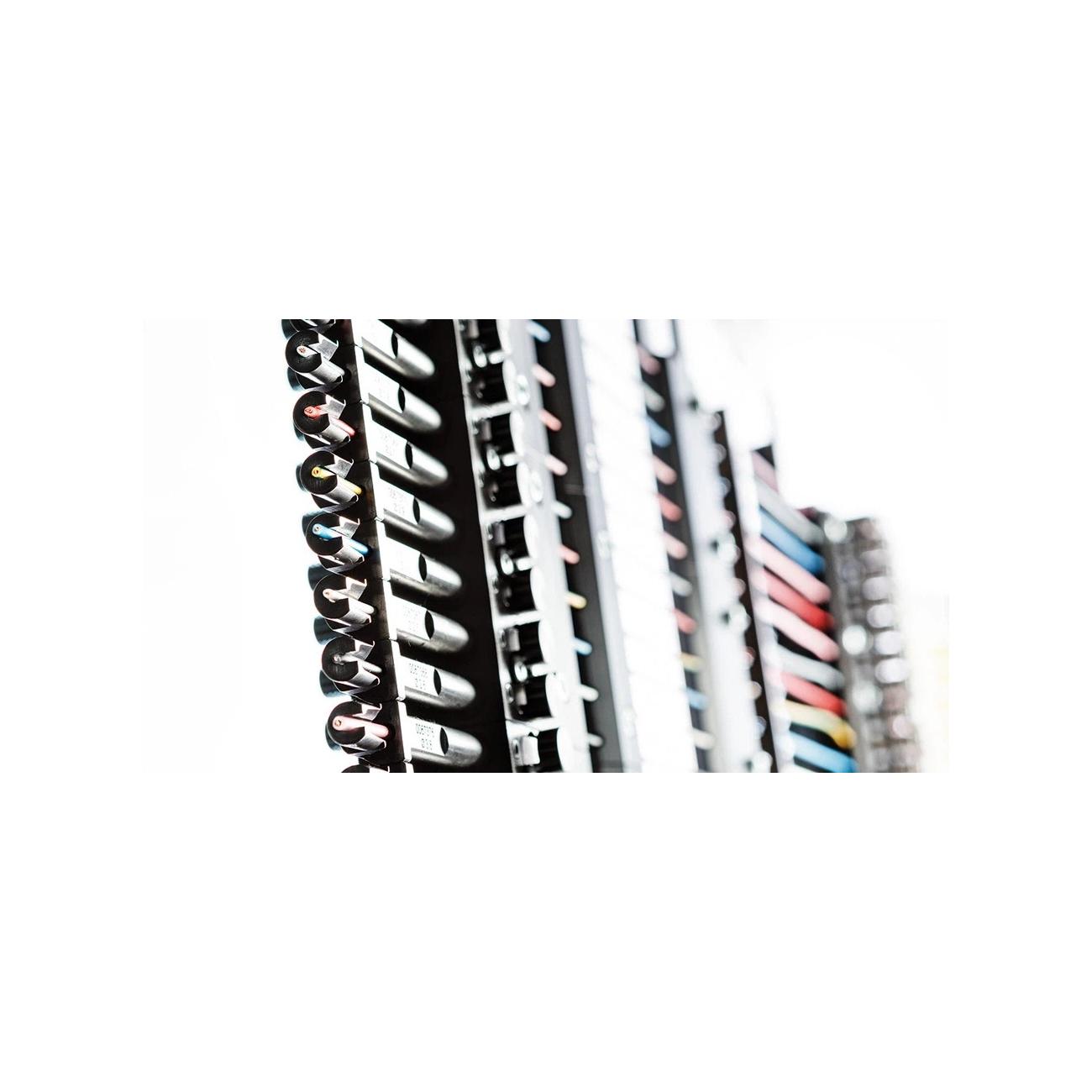

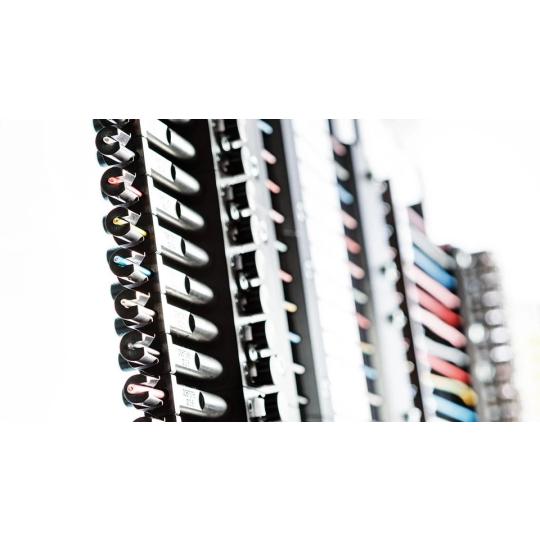

- Kabelwisselaar met tot 36 kabels in doorsnede
- Hoge prestaties met 3 shuttles die parallel werken

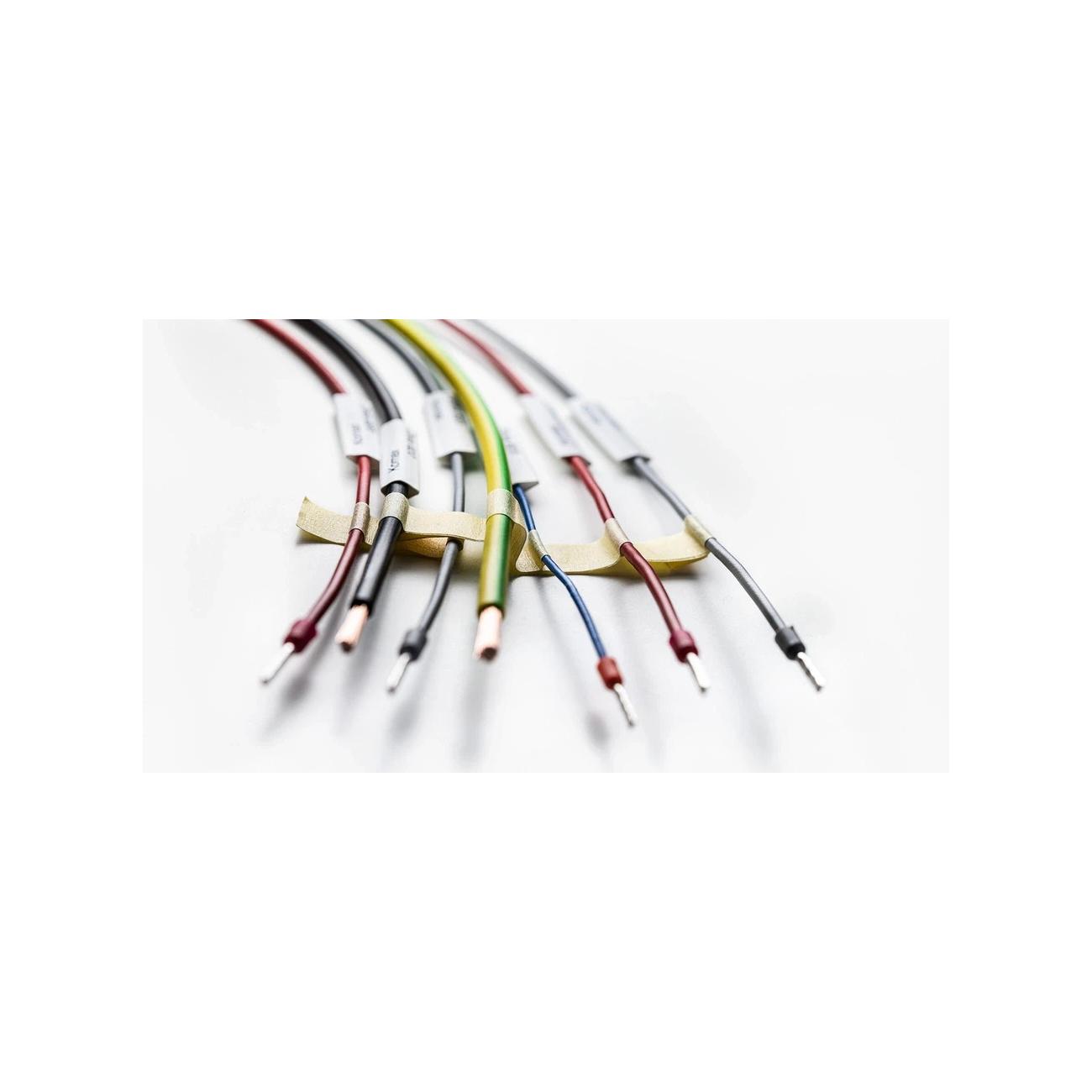

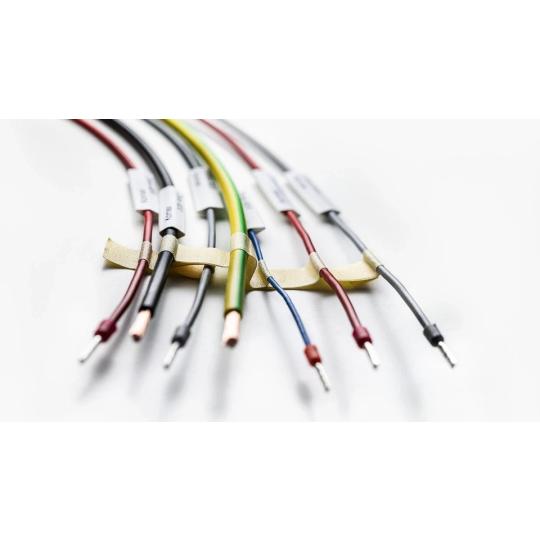

- Gebundelde kabels met optionele buislabeling
Specifications
| Length range with two-sided processing | 240 mm up to 3 m standard / 85 mm up to 240 mm application / 3 m up to 5 m (*) / 5 m up to 10 m (*) |
| Length range with one-sided processing | 85 mm up to 3 m standard / 3 m up to 5 m(*) / 5 m up to 10 m (*) |
| Stripping lengths | up to 25 mm |
| Wire cross sections | 0.22 – 6 mm² (AWG24 – AWG10) (**) |
| Useable transfer length Zeta 640 | 1.880 mm, up to 5 crimp modules C1370 |
| Useable transfer length extension | 1.720 m, up to 5 additional crimp modules C1370 |
| Wire feed speed | Maximum of 10 m/s |
| Wire selector | Maximum of 36 cables (in increments of six cables) |
| Noise level | < 75 dB (without crimp modules) |
| Electrical connection | 3 × 208 – 480 V 50/60 Hz; 10 kVA (basic machine) |
| Compressed-air connection | 5 – 6 bar |
| Air consumption | 12 m³/h, (without modules) |
| Weight | approx. 2.600 kg |
Dankzij de acht procesmodules kan de Zeta 650 tot 36 kabels verwerken zonder omschakeling, vanaf batchgrootte 1 en just-in-time.
Bepaalde extreem harde, stijve draden kunnen mogelijk niet verwerkt worden, zelfs als ze binnen het aangegeven doorsnedebereik vallen. Bij twijfel maken we graag samples van je kabels.
De Zeta-machines assembleren de benodigde kabels volautomatisch op vijf (Zeta 640) of acht (Zeta 650) procesmodules van A tot Z. De kabelbundels zijn al opgebonden of in de juiste volgorde gesorteerd en klaar voor verdere verwerking. Dat vereenvoudigt en versnelt de installatie in de schakelkast en de logistiek aanzienlijk.
De gegevens voor de verwerkingsparameters kunnen eenvoudig worden geconverteerd met TopConvert via gegevensexport vanuit elk systeem en rechtstreeks naar de machine worden gestuurd via de Komax interface WPCS. Dit betekent dat het handmatig programmeren van artikelen op de machine niet langer nodig is voor alle geautomatiseerde taken die al zijn geaccepteerd. De toevoer en daaropvolgende verwerking zijn daarom foutloos en zeer efficiënt.
- Drie paar snijbladen met optionele incisiebewaking (ACD)
- Sorteren en binden van batches in één processtap
- Kabelwisselaar met tot 36 kabels in doorsnede
- Hoge prestaties met 3 shuttles die parallel werken
- Gebundelde kabels met optionele buislabeling
| Type | With Tape Bundling |
|---|---|
| Max cross section (mm²) | 6 |
