Beschrijving

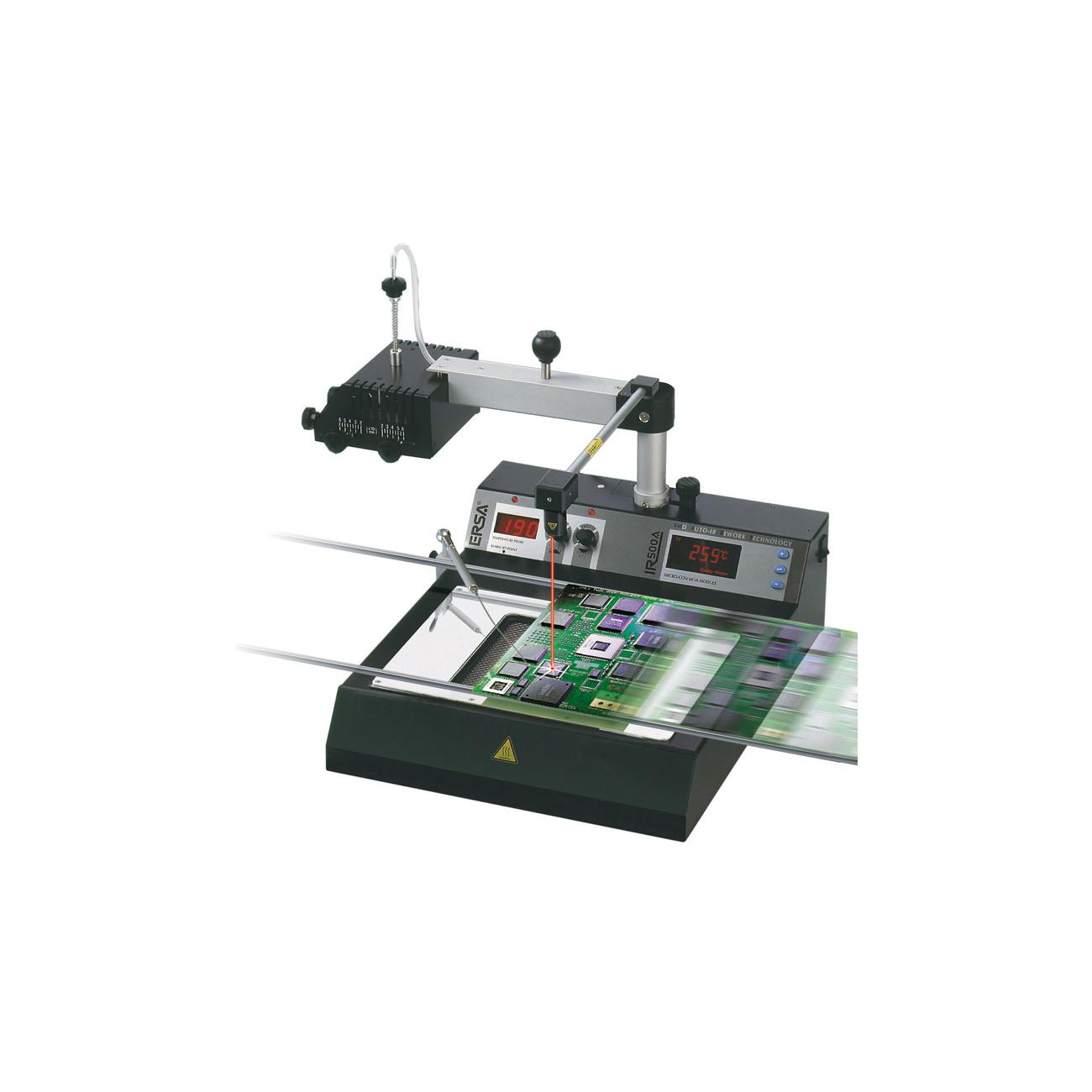

Het ERSA IR 500 A Rework System is een compacte oplossing voor de meest uiteenlopende herstel- en reparatietoepassingen (BGA’s, SMT’s en conventionele assemblages) die zich bij meer dan 4000 gebruikers wereldwijd heeft bewezen.

Door gebruik te maken van de voordelen van donkere IR-technologie (IR met gemiddelde golflengte, 2-8 μm) maakt de IR 500 A veilig en uniform herstelwerk mogelijk zonder dat er component-specifieke mondstukken nodig zijn.

Het gepatenteerde diafragmasysteem van de bovenste IR-emitter beschermt gevoelige componenten tegen aangrenzende verwarming en maakt het mogelijk om meerdere componenten tegelijkertijd te herwerken. Met de geïntegreerde vacuümpipet kan de gebruiker tijdens het herwerken automatisch een breed scala aan componenten van de printplaat verwijderen. Een contactthermokoppel met digitaal display zorgt voor een verbeterde procescontrole.

De IR 500 A is gebruiksvriendelijk en eenvoudig te bedienen! Al met al onderscheidt het systeem zich door zijn compacte ontwerp en grote flexibiliteit; het kan worden gebruikt voor een breed scala aan componenten, van de kleinste SMT-chips (0201’s) tot BGA’s en SMT-connectorstrips tot grote, doorlopende componenten (tot 60 x 60 mm). Het geïntegreerde digitale soldeerstation wordt standaard geleverd met de ERSA Tech Tool-soldeerbout en kan ook worden gebruikt om een van de vijf aansluitbare soldeer- of desoldeergereedschappen te bedienen:

• Soldeerbout POWER TOOL
• Soldeerbout TECH TOOL
• Soldeerbout MICRO TOOL
• Desoldeerpincet CHIP TOOL
• Vacuümdesoldeerbout X-TOOL
