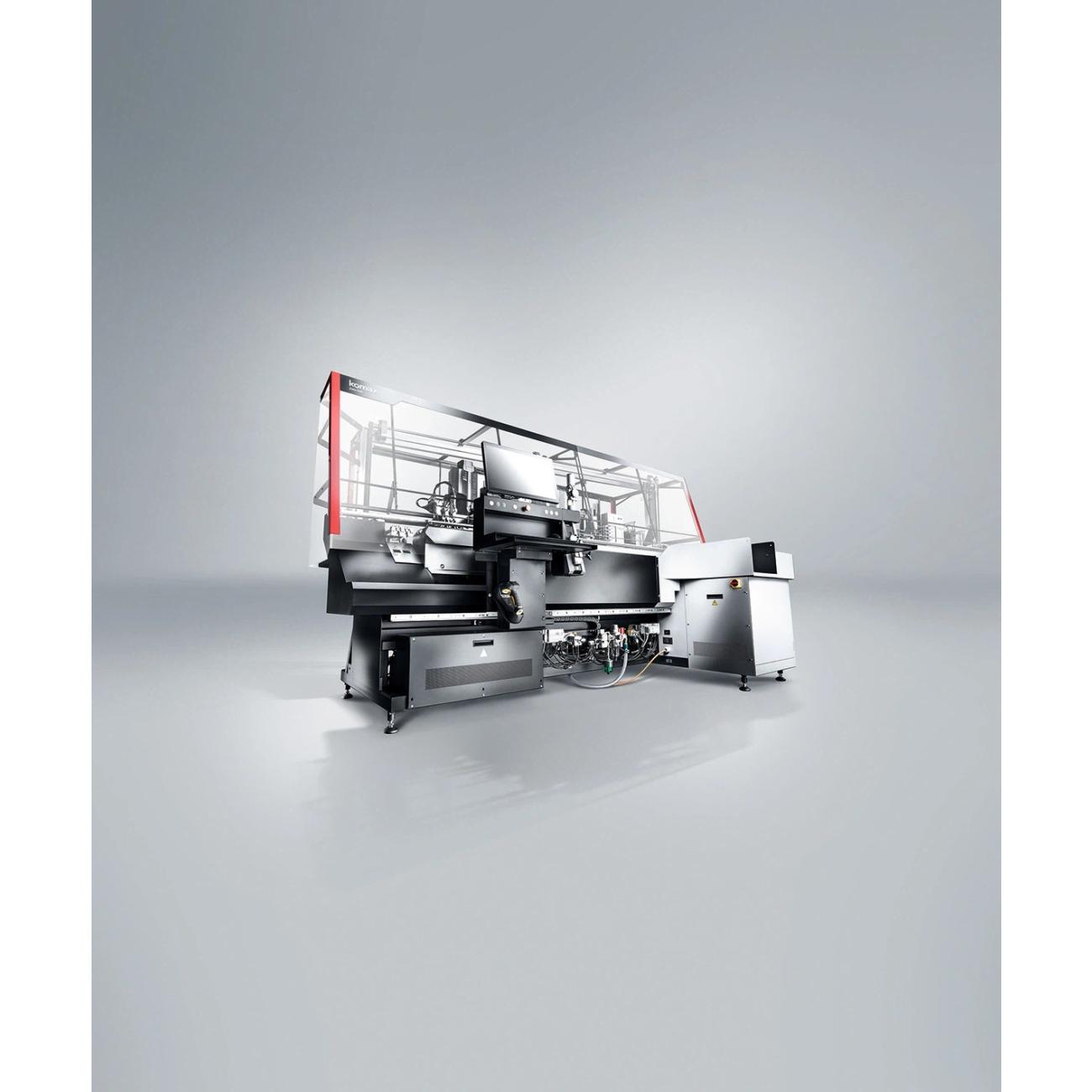

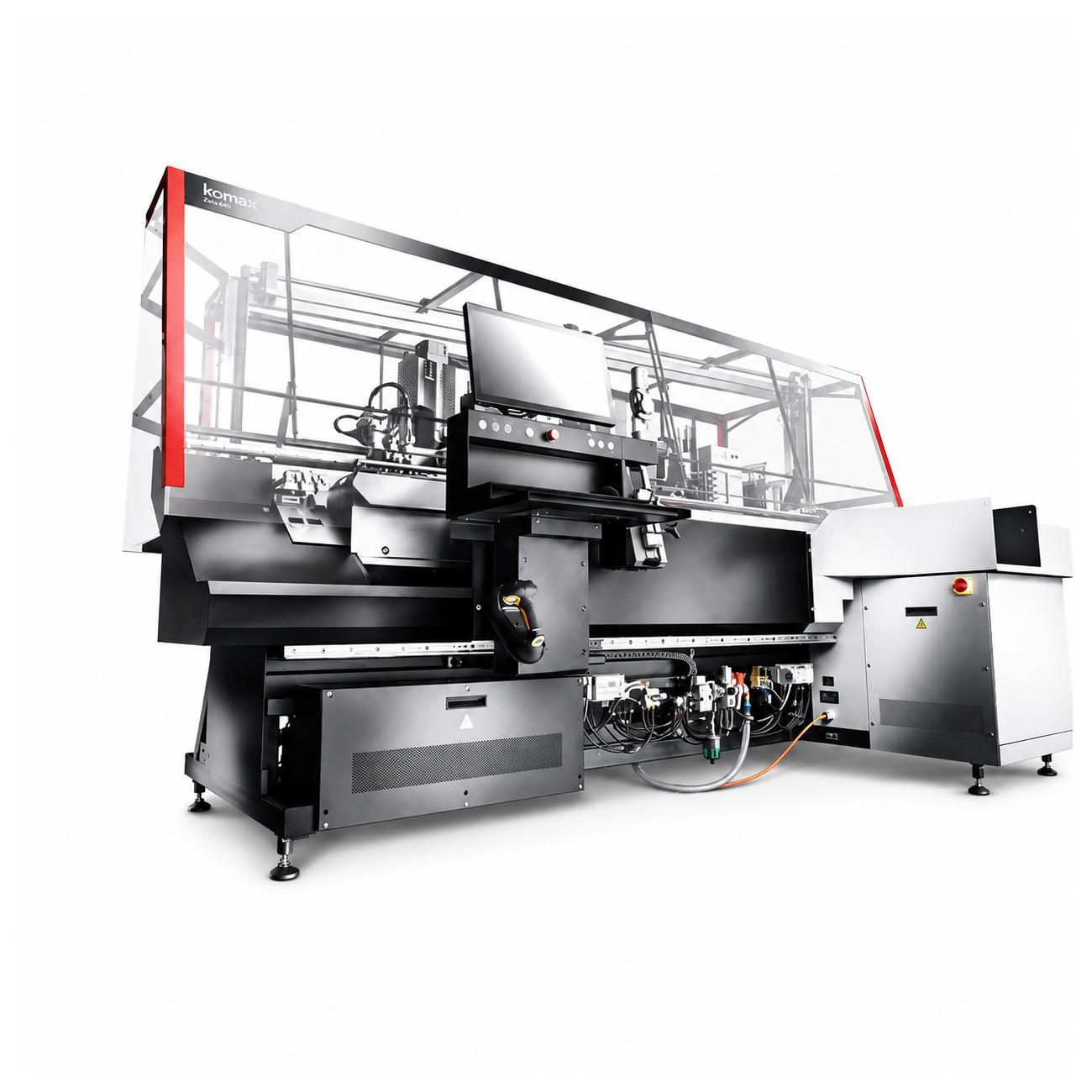

Komax - Wire Assembly Machine Zeta 640
KMX-0335000
Zeta 640: Volautomatische Kabelassemblage en Verwerking machine
Komax - Wire Assembly Machine Zeta 640
KMX-0335000
Zeta 640: Volautomatische Kabelassemblage en Verwerking machine
Prijs op aanvraag
Neem contact met ons op
Hulp, installatie en/of training nodig?
Bel +32 (0)14 42 44 01 of neem contact met ons op
Nick Janssen
Product specialist
Beschrijving
Dankzij de vijf procesmodules kan de Zeta 640 tot 36 kabels verwerken zonder omschakeling, vanaf batchgrootte 1 en just-in-time, waardoor de productiviteit wordt verhoogd en de processen geoptimaliseerd worden.
Belangrijkste kenmerken:
- Geen omschakeling: Verwerkt tot 36 kabels zonder dat omschakeling nodig is, wat de efficiëntie verhoogt.
- Just-in-time verwerking: Ideaal voor on-demand productie van kabelbundels, zonder vertragingen of voorraadproblemen.
- Volautomatische assemblage: De Zeta 640 assembleert de benodigde kabels volautomatisch op vijf procesmodules van A tot Z.
- Efficiënte sortering en binding: Kabelbundels zijn al opgebonden of gesorteerd in de juiste volgorde, klaar voor verdere verwerking, wat de installatie en logistiek in de schakelkast vereenvoudigt.
- Geautomatiseerde verwerkingsparameters: Gegevens voor verwerkingsparameters worden eenvoudig geconverteerd via TopConvert en direct naar de machine gestuurd via de Komax WPCS interface, waardoor handmatige programmering overbodig wordt.
- Foutloze verwerking: De toevoer en verwerking zijn efficiënt en foutloos door automatische gegevensoverdracht.
Opties en Extra’s:
- Snijbladen met incisiebewaking (ACD): Drie paar snijbladen voor hoge precisie en optionele incisiebewaking.
- Batchverwerking in één stap: Kabels worden gesorteerd en gebundeld in één processtap.
- Kabelwisselaar: Verwerkt tot 36 kabels in verschillende doorsneden.
- Hoge prestaties: Drie shuttles werken parallel voor maximale productiviteit.
- Optionele buislabeling: Gebundelde kabels kunnen worden gelabeld voor gemakkelijke identificatie.
Specifications
| Length range with two-sided processing | 240 mm up to 3 m standard / 85 mm up to 240 mm application / 3 m up to 5 m (*) / 5 m up to 10 m (*) |
| Length range with one-sided processing | 85 mm up to 3 m standard / 3 m up to 5 m(*) / 5 m up to 10 m (*) |
| Stripping lengths | up to 25 mm |
| Wire cross sections | 0.22 – 6 mm² (AWG24 – AWG10) (**) |
| Useable transfer length Zeta 640 | 1.880 mm, up to 5 crimp modules C1370 |
| Useable transfer length extension | 1.720 m, up to 5 additional crimp modules C1370 |
| Wire feed speed | Maximum of 10 m/s |
| Wire selector | Maximum of 36 cables (in increments of six cables) |
| Noise level | < 75 dB (without crimp modules) |
| Electrical connection | 3 × 208 – 480 V 50/60 Hz; 10 kVA (basic machine) |
| Compressed-air connection | 5 – 6 bar |
| Air consumption | 12 m³/h, (without modules) |
| Weight | approx. 1.900 kg |
Dankzij de vijf procesmodules kan de Zeta 640 tot 36 kabels verwerken zonder omschakeling, vanaf batchgrootte 1 en just-in-time, waardoor de productiviteit wordt verhoogd en de processen geoptimaliseerd worden.
Belangrijkste kenmerken:
- Geen omschakeling: Verwerkt tot 36 kabels zonder dat omschakeling nodig is, wat de efficiëntie verhoogt.
- Just-in-time verwerking: Ideaal voor on-demand productie van kabelbundels, zonder vertragingen of voorraadproblemen.
- Volautomatische assemblage: De Zeta 640 assembleert de benodigde kabels volautomatisch op vijf procesmodules van A tot Z.
- Efficiënte sortering en binding: Kabelbundels zijn al opgebonden of gesorteerd in de juiste volgorde, klaar voor verdere verwerking, wat de installatie en logistiek in de schakelkast vereenvoudigt.
- Geautomatiseerde verwerkingsparameters: Gegevens voor verwerkingsparameters worden eenvoudig geconverteerd via TopConvert en direct naar de machine gestuurd via de Komax WPCS interface, waardoor handmatige programmering overbodig wordt.
- Foutloze verwerking: De toevoer en verwerking zijn efficiënt en foutloos door automatische gegevensoverdracht.
Opties en Extra’s:
- Snijbladen met incisiebewaking (ACD): Drie paar snijbladen voor hoge precisie en optionele incisiebewaking.
- Batchverwerking in één stap: Kabels worden gesorteerd en gebundeld in één processtap.
- Kabelwisselaar: Verwerkt tot 36 kabels in verschillende doorsneden.
- Hoge prestaties: Drie shuttles werken parallel voor maximale productiviteit.
- Optionele buislabeling: Gebundelde kabels kunnen worden gelabeld voor gemakkelijke identificatie.
| Type | With Tape Bundling |
|---|---|
| Max cross section (mm²) | 6 |
